C60高強無(wú)收縮灌漿料

愛(ài)力科? C60高強無(wú)收縮灌漿料

簡(jiǎn)介

愛(ài)力科牌C60高強無(wú)收縮灌漿料由硅酸鹽水泥與特種水泥、外加劑和天然礦物摻合料等原材料， 經(jīng)工業(yè)化生產(chǎn)的具有合理配比，加水拌合均勻后具有可灌注的流 動(dòng)性、微膨脹、高的早期和后期強度、不泌水等性能的干混料。

適用范圍

★設備基礎二次灌漿或地腳螺栓錨固及鋼筋栽埋。

★安裝，軌道及鋼結構安裝，靜力壓樁工程封樁。

★于混凝土結構加固和修補及梁柱截面增大加固工程。

★鋼結構與地基懷口灌漿、舊混凝土結構的裂縫治理。

產(chǎn)品特性

★早強高強、1-3天抗壓強度可達20-40Mpa，滿(mǎn)足工程各項需求。

★高流態(tài)、高流態(tài)可填充全部空隙，滿(mǎn)足設備二次灌漿的要求。

★微膨脹、保證設備與基礎之間緊密接觸，灌漿后無(wú)收縮、密實(shí)性高。

施工工藝

第一步：基礎處理

★清潔基礎表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。

★灌漿前24h，基礎表面應充分濕潤，灌漿前1h，清除積水。

第二步：支模

★按灌漿施工圖支設模板。模板與基礎、模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度。

★模板與設備底座四周的水平距離應控制在100mm左右，以利于灌漿施工。

★模板頂部標高應高出設備底座上表面50mm。

★灌漿中如出現跑漿現象，應及時(shí)處理。

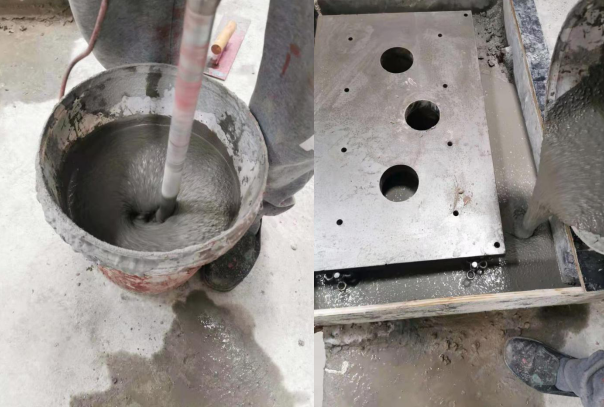

第三步：灌漿料配制

★C60高強無(wú)收縮灌漿料按12-13%的標準加水攪拌。

★推薦采用機械攪拌方式，攪拌時(shí)間一般為1-2min。采用人工攪拌時(shí)，應先加入2/3的用水量拌和2min，其后加入剩余水量攪拌至均勻。

★每次攪拌量應視使用量多少而定，以保證30min以?xún)葘⒘嫌猛辍?/p>

★現場(chǎng)使用時(shí)，嚴禁在C60高強無(wú)收縮灌漿料中摻入任何外摻料。

第四步：灌漿施工方法

★較長(cháng)設備或軌道基礎，應采用分段施工。

★二次灌漿時(shí)，應從一側或相鄰的兩側多點(diǎn)進(jìn)行灌漿，直至從另一側溢出為止，以利于灌漿過(guò)程中的排氣。不得從四側同時(shí)進(jìn)行灌漿。

★灌漿開(kāi)始后，必須連續進(jìn)行，不能間斷。并盡可能縮短灌漿時(shí)間。

★在灌漿過(guò)程中嚴禁振搗。必要時(shí)可用灌漿助推器沿灌漿層底部推動(dòng)灌漿料，嚴禁從灌漿層中、上部推動(dòng)，以確保灌漿層的勻質(zhì)性。

★設備基礎灌漿完畢后，應在灌漿后3-6h沿設備邊緣向外切45度斜角以防止自由端產(chǎn)生裂縫。

★每次灌漿料厚度不宜超過(guò)100mm。

第五步：養護

★灌漿完畢后30min內應立即加蓋濕草簾或巖棉被,并保持濕潤。

★冬季施工時(shí),養護措施還應符合現行<<鋼筋混凝土工程施工及驗收規范>>(GB50204)的有關(guān)規定。

★在設備基礎灌漿完畢后，如有要剔除部分,可在C60高強無(wú)收縮灌漿料初凝之前,即灌漿層硬化前用抹刀或鐵鍬工具鏟除。

參考用量

參考用量以2.2-2.35噸/立方米的依據，計算實(shí)際使用量。

愛(ài)力科? C60高強無(wú)收縮灌漿料

技術(shù)參數

序號	檢驗項目		檢驗結果
1	流動(dòng)度                     （mm）	初始值	≥342
		30min	≥319
2	豎向膨脹率                    （%）	3h	0.15
		24h	0.05
3	抗壓強度/MPa	1d	≥22
		3d	≥46
		28d	≥63
氯離子含量（%）		＜0.01
泌水率（%）		0

包裝儲運：

★包裝規格：25kg±0.5kg/袋，存放在通風(fēng)干燥處并防止陽(yáng)光直射。

★保質(zhì)期為6個(gè)月，超出保質(zhì)期應復檢合格后方可使用。

★不含有苯系物、鹵代烴、甲醛、重金屬等成分，無(wú)毒、無(wú)味、無(wú)污染、不燃不爆，可按一般貨物運輸。

注意事項

★干粉操作須小心以減少形成粉塵。如果粉塵過(guò)多，須戴可見(jiàn)面罩。

★本產(chǎn)品不宜在雨天、冰凍時(shí)施工。如必須在冬季施工，則應采取必要的防凍措施。

★本產(chǎn)品施工的環(huán)境溫度為5-30℃，原材料不得受潮、雨淋、日曬和雜物污染。
